总辐射传感器VFS2000
article
气象百科
产品简介

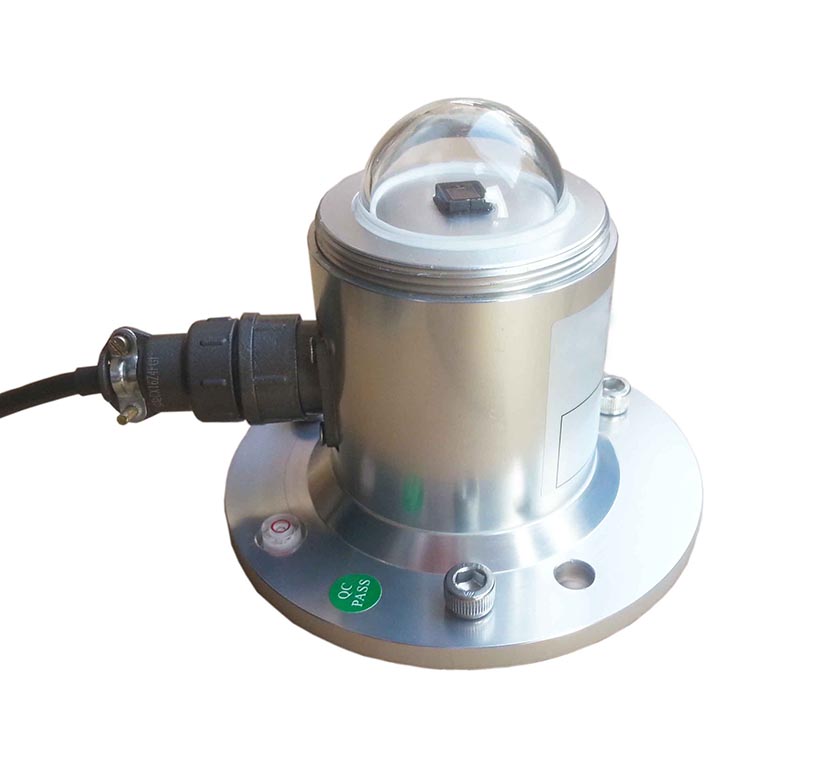

总辐射传感器VFS2000由陕西空天环境科技有限公司设计生产，采用高精度感光元件可以用来测量光谱范围为0.3-3μm太阳总辐射，如果将感应面向下可测量反射辐射，加遮光环还可以测量散射辐射。具有线性好、精度高、稳定可靠等特点；可广泛应用于气象、能源、环境、农业、建筑等领域。
技术参数
l 辐射传感器指标：
光谱范围：0.3～3μm
响应时间：＜5s
温度相关：＜±0.08%℃
余弦响应：＜±10%（太阳高度角10°时）
非线性 ：＜±2%
年变化率：＜±2%
l 变送器指标
测量范围：0～2000W/m2
供电方式：□ DC 5V
□ DC 12V
□ DC 24V
□ 其他
输出形式：□ 电流：4～20mA
□ 电压：0～5V
□ RS232
□ RS485
□ TTL信号
□ 其他
负载能力：电流型输出阻抗RL≤600Ω
电压型输出阻抗RL≥1KΩ
工作环境：温度-50℃～85℃
湿度≤100%RH
产品重量：约 420 g
计算公式
电压型（0～5V输出）：
E= V / 5 × 1500
（E为测量辐射值（W/m2），V为输出电压（V））
电流型（4～20mA输出）：
E=（ I-4 ）/ 16 × 1500
（E为测量辐射值（W/m2），I为输出电压（mA））
选型表
|
编号 |
供电方式 |
输出信号 |
说明 |
|
VFS2000 |
|
|
总辐射传感器 |
|
|
5V- |
|
5V供电 |
|
12V- |
|
12V供电 |
|
|
24V- |
|
24V供电 |
|
|
YV- |
|
其它供电 |
|
|
|
V |
0-5V |
|
|
V1 |
1-5V |
||
|
A1 |
4-20mA |
||
|
A2 |
0-20mA |
||
|
W1 |
RS232 |
||
|
W2 |
RS485 |
||
|
TL |
TTL |
||
|
X |
其它 |
||
|
例如： VFS2000-12V-A1:总辐射传感器 12V供电，4-20mA电流信号输出 |
|||
接线方法
（1）若配备本公司生产的数据采集仪，直接使用传感器线将传感器与采集仪上的相应接口相连即可。
（2）若单独购买变送器，变送器配套线线序分别为：
红色：电源＋
黄色：输出信号
黑色：电源—

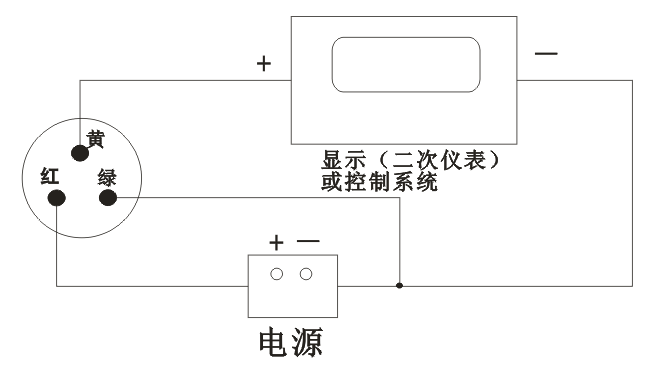

（3）变送器电压、电流两种输出接线方式：
（电压输出方式接线）
（电流输出方式接线）
结构尺寸

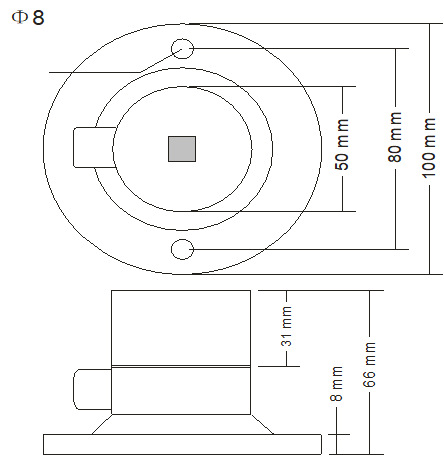

（辐射传感器尺寸）
|
信号变送器 |

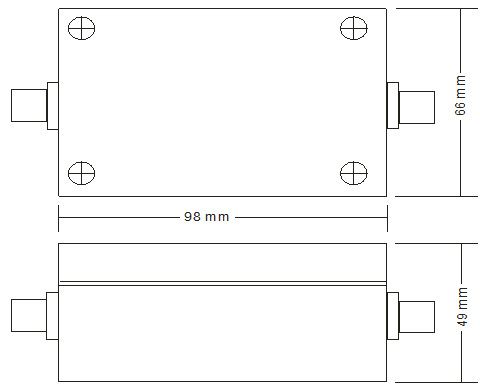

（变送器尺寸）
安装说明
1、确保安装支架与地面保持平行；
2、如图所示，使用M6 螺丝螺母，透过传感器上的2个安装孔，将传感器固定在安装支架上；
3、安装过程中请避免拆卸传感器。
注意事项
1、请检查包装是否完好，并核对产品型号是否与选型一致；
2、切勿带电接线，接线完毕检查无误后方可通电；
3、使用时不要随意改动产品出厂时已焊接好的元器件或导线；
4、传感器属于精密器件，用户在使用时请不要自行拆卸、用尖锐物品或腐蚀性液体接触传感器表面，以免损坏产品；
5、请保存好检定证书和合格证，维修时随同产品一同返回。
故障排除
1、模拟输出时，示数值明显偏大/偏小。请检查玻璃罩上是否有油污等污垢，用干净的抹布将其拭去；
2、模拟输出时，显示仪表示值为0或不在量程以内。可能因接线问题导致采集仪无法正确获取信息。请检查接线是否正确、牢固；
3、若不是上述原因，请与厂家联系。
