SMP系列智能总辐射表
SMP系列智能总辐射表

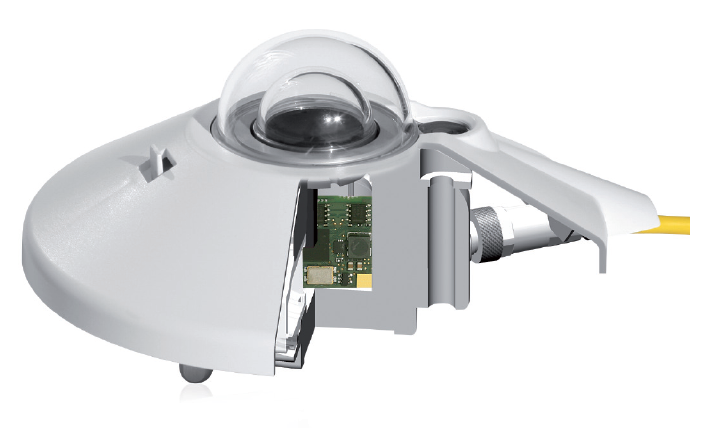

SMP系列智能型短波辐射表是荷兰Kipp &Zonen公司最新推出的一种用于测量短波辐射的系列产品，配备有智能型接口，能够提供标准输出，功耗极低，方便易用。
SMP系列短波辐射表基于Kipp&Zonen经典的CMP系列短波辐射表改进而来，青出于蓝而胜于蓝，性能优异、工艺精良。相较于以往的CMP系列短波辐射表，SMP系列增加了智能型数字信号处理接口，能够提供标准化的工业模拟输出信号。输出范围可由程序设定，使得安装和重复校准变得简单易用。
通过设置软件可以方便的获得仪器型号、序列号、仪器设置、标定历史记录、状态信息等。
智能型探头的特点：
l 都配有Modbus协议的双线RS-485接口，接口支持Modbus数据通讯协议，可以直接接入基于RTU、PLC和SCADA的系统以及工业网络和控制器之中。
l 每种辐射表根据输出类型分为：
-V 0~1V电压输出
-A 4~20mA电流输出
l 标准化的模拟输出，确定的量程，无需输入灵敏度，可方便的现场更换，可以很容易地接入当前绝大多数的数据采集器，。
l 内置温度探头，经过数字多项式函数计算，可对热电堆探测器做温度灵敏性校正。
l 智能接口使得输出标准化，降低了响应时间。
l 所有的输出接口都具有短路和供电反接保护功能。
l 传感器标配10m高品质电缆。
SMP系列产品的能耗极低，由此内部升温不会对热电堆探测器的性能造成影响。传感器内置水平泡和调平脚垫，使得仪器的安装十分简便。即插即用的太阳防辐射罩能够降低太阳光对仪器本身的加热，使测量数据更加准确。
目前，CMP系列所有型号都拥有对应的SMP系列的型号，性能指标完全相同。
|
|
SMP3 |
SMP6 |
SMP11/SMP10 |
SMP21 |
SMP22 |
||
|
响应时间（95%） |
18秒 |
18秒 |
5秒 |
||||
|
热辐射偏移（200W/m²） |
±15W/m² |
±15W/m² |
±7W/m² |
±7W/m² |
±3W/m² |
||
|
温度偏移（5K/hr） |
±5W/m² |
±4W/m² |
±2W/m² |
±2W/m² |
±1W/m² |
||
|
年误差 |
±1% |
±1% |
±0.5% |
±0.5% |
±0.5% |
||
|
线形误差1000W/ｍ2 |
±2.5% |
±1% |
±0.5% |
±0.2% |
±0.2% |
||
|
方向误差 （80º，1000W/m²时） |
±20W/m² |
±20W/m² |
±10W/m² |
±10W/m² |
±5W/m² |
||
|
灵敏度的温度依存度 |
±5% （-10~40℃） |
±4% （-10~40℃） |
±1% （-10~40℃） |
±0.5% （-20~50℃） |
±0.5% （-20~50℃） |
||
|
倾斜误差 |
±3% |
±1% |
±0.2% |
||||
|
灵敏度 |
5~20μV/W/m² |
5~16μV/W/m² |
7~14μV/W/m² |
||||
|
阻抗 |
20~200Ω |
10-100Ω |
|||||
|
水平精度 |
1º |
0.5º |
0.1º |
||||
|
工作温度 |
-40~80℃ |
||||||
|
光谱范围（50%点） |
310~2800nm |
200~3600nm |
|||||
|
信号输出 |
0~1V/4-20mA/RS-485 |
||||||
|
最大辐射强度 |
2000W/m² |
4000W/m² |
|||||
|
预期日累计误差 |
±10% |
±5% |
±2% |
±2% |
±1% |
||
