紧凑型空气温度 (CAT4) 天线
紧凑型空气温度 (CAT4) 天线在海上进行准确可靠的空气温度测量是一个相当大的挑战。一方面,与陆地上的传感器相比,水面上的喷溅和太阳辐射的反射对温度传感器的屏
在海上进行准确可靠的空气温度测量是一个相当大的挑战。一方面,与陆地上的传感器相比,水面上的喷溅和太阳辐射的反射对温度传感器的屏蔽提出了额外的要求;另一方面,海洋环境对机械结构来说是臭名昭著的。

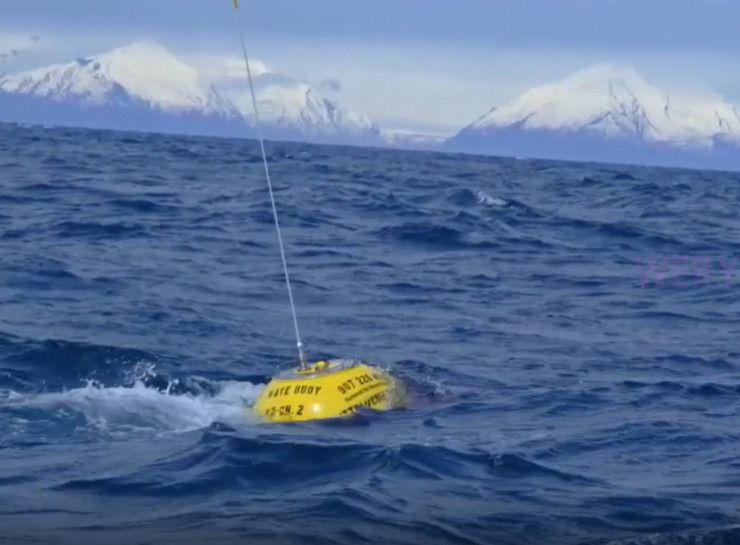

因此,小浮标上温度传感器的屏蔽变成了功能性和脆弱性之间的权衡。Datawell开发了一种创新设计,旨在整合到我们的Waverider浮标中,该设计感知辐射和蒸发的影响,而不是屏蔽温度传感器。这个非常有效的设计完全避免了这种权衡,同时保持HF通信功能。
到目前为止,这种新颖的设计已经在多个实际应用中得到了验证。基于三个受外部因素影响而以不同方式受到影响的温度测量值,可以计算出空气温度。第四个传感器用于确定天线是否潮湿,在这种情况下,测量会被标记。

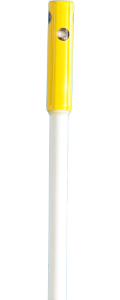

![]() | 指示灯指示灯确保仪器的良好可见性。 |

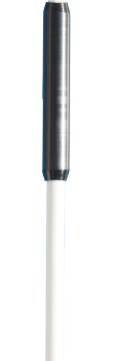

![]() | 黑色盾牌这个传感器周围的黑色屏蔽板使它比其他传感器显著地吸收更多太阳辐射产生的热量。 |

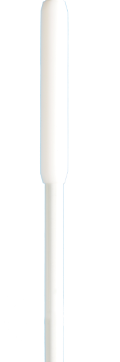

![]() | 白色盾牌白色盾牌和黑色盾牌由相同的材料制成,白色盾牌的温度上升比黑色盾牌慢。因此,可以确定和补偿太阳辐射的影响。 |

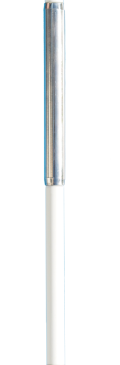

![]() | 金属屏蔽金属屏蔽传感器在红外发射率上与前两种由塑料制成的传感器有显著差异。 |

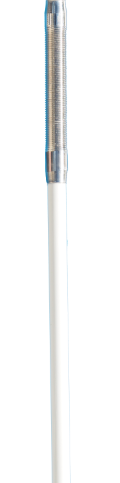

![]() | 凹槽护盾带凹槽的盾牌比其他盾牌能保存更多的水。作为最接近海面的传感器,可以检查水是否在蒸发。 |
