产品简介
船舶用超声波风速风向仪windsonic-06206
article
气象百科系统主要由两部分组成,超声波风速风向仪,和风速风向监视器
海洋专用型风显示器06206/06206H,满足船舶使用的特殊要求。风速可以供选择的单位有：结，英里，公里/小时，米/秒。最大风速会记录并显示于显示屏的右上方。风向信息通过一个圆形图案的发光二极管直观形象的显示出来。开阔的面板图示给出一个快速指示风向角相对于船的航向。亮度可以调控,方便在任何光线下都能看得清楚。面板自带背景光,即使在黑暗的驾驶室观看也没问题。此款监视器同时提供4-20 mA输入，串行NMEA，和输出电压,方便使用不同类型的传感器。另外他可以设定风速和风向的警报。海洋型风监视器非常紧凑，便于安装在驾驶舱壁或控制台。还可以选购06260型防护罩,避免潮湿或尘土入侵,给海洋型监视器提供了额外的保护。

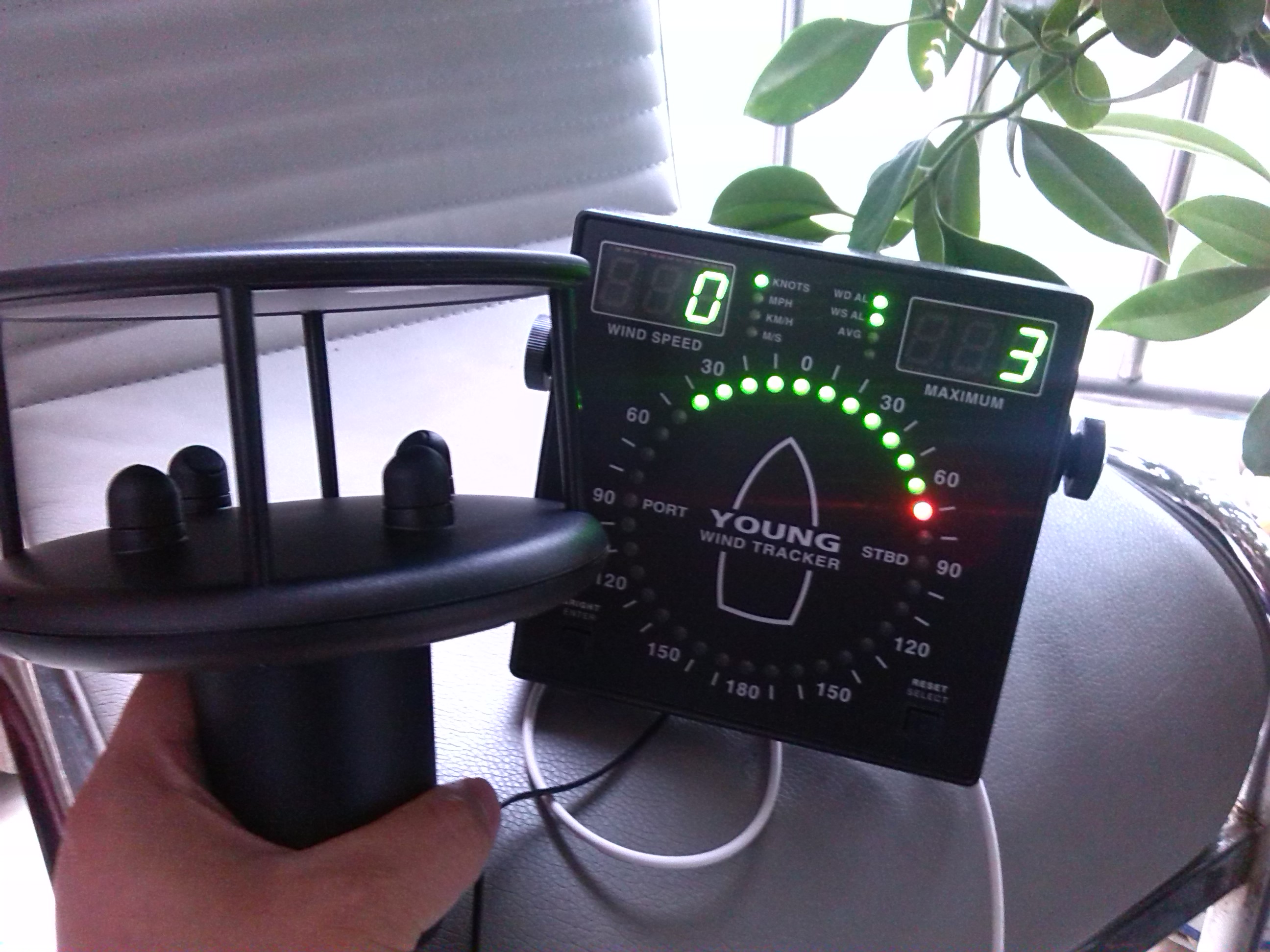

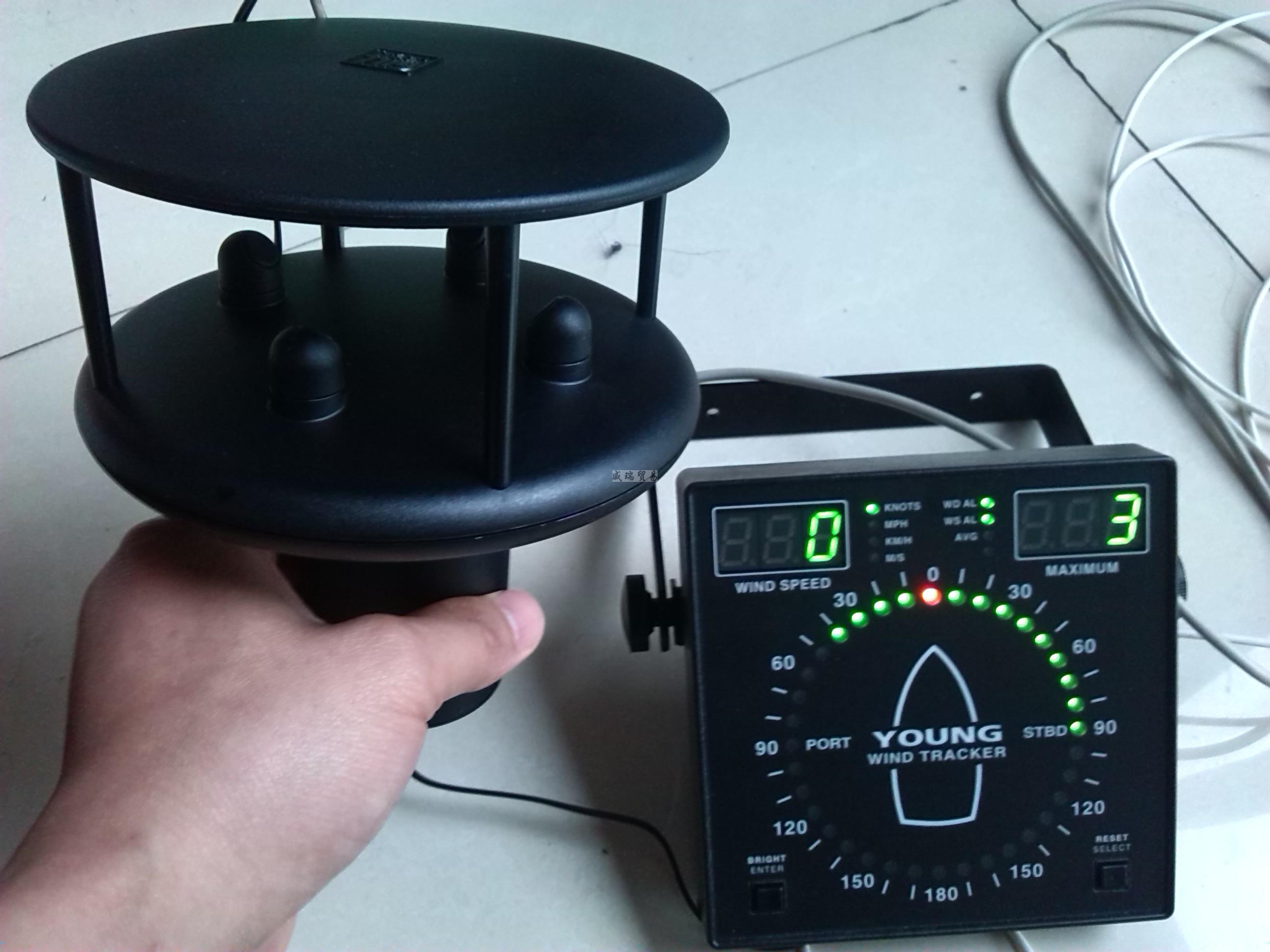

我公司提供整套调试配置好的经典英国GILL公司的二维超声波风速风向仪windsonic，全球知名仪器美国YOUNG公司的船舶专用风速风向读表06206，这种搭配比机械螺旋桨风速风向仪更耐用，更加适应海洋环境，生命周期更长，免维护。性价比极高！
海洋专用型显示器技术参数
风速范围：
0-100 MPH
100英里
0-50 M/S
0-50米/秒
0-200 KM/H
0-200公里/小时
0-100 KNOTS
0-100结
Wind Direction Range:
风向方位：
0-180 degrees (port & starboard)
180度（左舷和右舷）
Voltage Outputs: 0-5 VDC Full Scale for WS & WD
输出电压：0-5 Vdc 全量程 WS和WD
NMEA Inputs/Outputs: Standard
NMEA输入/输出：标准
Alarm Relays: Normally Open contacts for WS & WD
报警继电器：WS和WD常开触点
Remote Displays: 16 maximum
扩展显示器：最多16个
Power Requirement: 12-30 VDC, 4.5 W
电源要求：12-30VDC，4.5瓦
作为二维超声风速仪, WindSonic是英国Gill公司对传统的杯状/风标/推进器风速传感器的低价替代产品。它使用了Gill公司作为世界领先的声波制造商的专业技术，基于现有的，高度成功的，实践证明的超声波技术。WindSonic超声波风速风向仪对需要考虑经济性的风速传感器应用非常理想，适合陆地和海洋环境。
Specification技术规格
Wind Speed风速
|
风速范围 |
0 –60 m/s (116 Knots) |
|
精度 |
±2% @12m/s |
|
分辨率 |
0.01m/s (0.02 Knots) |
|
反应时间 |
0.25s |
|
最低值 |
0.01m/s |
Direction风向
|
风向范围 |
0 – 3590(无死角) |
|
精度 |
±30@12m/s |
|
分辨率 |
10 |
|
反应时间 |
0.25s |
Measurement测量
|
超声波输出率 |
0.25Hz, 0.5Hz, 1Hz, 2Hz或4Hz |
|
参数 |
风速和风向或U和V (矢量) |
|
测量单位 |
m/s, knots, mph, kph, ft/min |
Outputs输出
|
选择1 |
RS232 + NMEA |
|
选择2 |
RS232+RS422+RS485 +NMEA* |
|
选择3 |
RS232+RS422+RS485 +NMEA* +0.5V或0-20mA或4-20mA |
|
选择4 |
SDI-12 |
|
波特率 |
2400 – 38400 |
|
风速风向仪状态 |
为标准输出 |
Power Requirement电源要求
|
风速风向仪 |
5-30V dc选择1或2 |
|
|
7-30V dc选择3 |
|
|
9-30V dc选择4 |
|
|
自9mA @ 12V |
|
|
启动时间< 5s=""> |
MTBF平均故障间隔时间
|
|
15年 |
|
型号 |
详细 |
传感器缆线 |
|
05103 |
风向标,风速传感器 |
18446 |
|
05103V |
风向标,风速传感器,0-5 VDC输出 |
18446 |
|
05103L |
风向标,风速传感器,4-20mA输出 |
18723 |
|
05106 |
风向标,风速传感器-MA（海洋型） |
18721 |
|
05305 |
风监测仪–AQ |
18446 |
|
05305V |
风监测仪–AQ电压输出 |
18446 |
|
05305L |
风监测仪–AQ4-20 mA 输出 |
18723 |
|
05501LM |
风力监测器-IS（本质安全) |
18723 |
|
05603C |
风传感器接口（用于 05106）0-5 VDC |
18446 |
|
05631C |
风线驱动器(用于05106) |
18723 |
|
05103-45 |
风监测仪–高山型 |
18446 |
|
06201 |
风跟踪器–风速/风向显示（110 V / 60 HZ） |
|
|
06201H |
风跟踪器–风速/风向显示（230 V / 50-60 HZ） |
|
|
06206 |
风跟踪器（海用）–风速/风向显示（110 V / 60 HZ 适配器） |
|
|
06206H |
风跟踪器（海用）–风速/风向显示（230 V / 50-60 HZ 适配器） |
|
|
06260 |
风雨防护罩 |
|
|
06280 |
架式安装面板（19″支架） |
|
|
09101 |
风监测仪–SE |
18446 |
|
09106 |
风监测仪–SE-MA（海洋型） |
18446 |
|
12005 |
MicroVane & 3-Cup 风速计（带标准横木）带铝制鳍片 |
18446 |
|
12102 |
3-Cup 风速计 |
18441 |
|
16106A |
伸缩安装臂6英尺（1.8米）适用于小型塔，边长至20″ |
|
|
16208A |
伸缩安装臂8英尺（2.4米）适用于边长至30″的塔 |
|
|
18112 |
风向标角度基准台 |
|
|
18212 |
叶片角度定位塔装置 |
|
|
18301 |
叶片校准杆 |
|
|
18310 |
螺旋桨扭矩光盘 |
|
|
18312 |
杯状四轮扭矩光盘 |
|
|
18331 |
叶片扭矩计 |
|
|
18802 |
风速驱动器200至15000 RPM |
|
|
18811 |
风速驱动器20至990 RPM |
|
|
188~~H |
230V/50-60 HZ输入电源 |
|
|
18940 |
便携式三脚架 |
|
|
18943 |
拉线配件用于三脚架 |
|
|
19120 |
电涌防护器（6通道） |
|
|
26800 |
气象转换显示器（115V，50- 60 HZ） |
|
|
26880 |
架式安装面板 |
|
|
27005 |
UVW风速仪（08274 EPS螺旋桨） |
18660 |
|
27005T |
UVW风速仪（08254 CFT螺旋桨） |
18660 |
|
27106 |
螺旋桨风速计（08274 EPS螺旋桨） |
18641 |
|
27106T |
螺旋桨风速计（08274 CFT螺旋桨） |
18641 |
|
27106D |
螺旋桨风速计-光电斩波（08274 EPS螺旋桨） |
18723 |
|
27106DT |
螺旋桨风速计-光电斩波（08254 CFT螺旋桨） |
18723 |
|
32400 |
串行接口 |
18446 |
|
32500 |
电子罗盘/串行接口 |
18446 |
|
41003 |
多层板辐射屏蔽器15 mm 以下直径传感器的通用连接器 |
|
|
41003P |
多层板辐射屏蔽器 带自定义传感器连接器， 12.5mm到26mm直径。 |
|
|
41342 |
温度探头4线RTD输出 |
18723 |
|
41342LC |
温度探头℃4-20 mA 输出 |
18641 |
|
41342LF |
温度探头℉4-20 mA 输出 |
18641 |
|
41342VC |
温度探头℃0-1 VDC 输出 |
18723 |
|
41342VF |
温度探头℉0-1 VDC 输出 |
18723 |
|
41382LC2 |
相对湿度/温度探头℃ 4-20 mA 输出 |
18723 |
|
41382LF2 |
相对湿度/温度探头℉ 4-20 mA 输出 |
18723 |
|
41382VC |
相对湿度/温度探头℃ 0-1 VDC 输出 |
18446 |
|
41382VF |
相对湿度/温度探头℉ 0-1 VDC 输出 |
18446 |
|
41390 |
附加分线盒传感器直径（zui大 10 mm） |
|
|
43502 |
通风辐射屏蔽器 |
18641 |
|
43502H |
通风辐射屏蔽器230 V / 50-60Hz |
18641 |
|
46203 |
温度跟踪器—温度/湿度显示（110 V / 60 HZ） |
|
|
46203H |
温度跟踪器—温度/湿度显示（230 V / 50-60 HZ） |
|
|
50202 |
量雨筒0 – 50 mm 18723信号， 18641加热器 |
|
|
52202 |
翻斗式雨量计（加热型）18641信号， 18641加热器 |
|
|
52203 |
翻斗式雨量计（不加热型）18641信号 |
|
|
52250 |
防鸟电线配件 |
|
|
52260 |
雨量计校准器 |
|
|
61002 |
有偏移量支架的气压端口 |
|
|
61302L |
大气压传感器 ，4-20mA |
18446 |
|
61302V |
大气压传感器 ，0-5VDC |
18446 |
|
61360 |
防水的外壳(61302L/61302V) |
|
|
81000 |
超声波风速计-电压和串行输出 |
18660 |
|
81000V |
超声波风速计-电压输入，仅串行输出 |
18660 |
|
85000 |
超声波风速计-电压和串行输出 |
18446 |
|
85004 |
超声波风速计-带加热器18646信号， 18641加热器 |
|
|
85052 |
鸟线组件 |
|
|
85106 |
超声风速仪-海洋型 |
18446 |
|
86106 |
超声风速仪-海洋型 |
18446 |
|
缆线号 |
|
|
|
18721 |
6芯屏蔽线 22 AWG |
|
|
18446 |
5芯屏蔽线 22 AWG |
|
|
18641 |
2芯屏蔽线 22 AWG |
|
|
18723 |
2 对屏蔽线22 AWG |
|
|
18660 |
8芯屏蔽线 22 AWG |
|
