产品简介

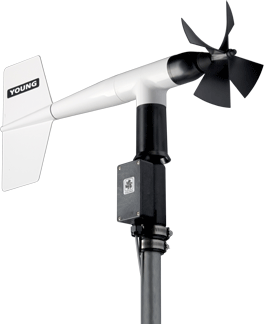

RM.Young 05103/05106风速仪详细介绍：
05103风速、风向传感器是一款高性能、牢固的风传感器。她的简单性和抗腐蚀结构使其广泛用于测量风的应用。
    风速传感器05103是一个四片螺旋推进器，推进器旋转产生一个AC正弦波电压信号，频率与风速直接成比例。移除了集电环与电刷以增加可靠性。
    风向传感器05103是一个牢固且重量轻的的风向标，具有足够低的纵横比以保证在摇动有风条件下有较好的保真度。通过一密封的精密电位计来感知叶轮角。一个已知的激励电压作用于电位计，输出电压直接与叶轮角成比例。当设备移除维修时，一安装的方向环保证正确对准风向。
    05103风传感器由带有不锈钢和电镀铝的UV稳定材料制成，使用精密等级不锈钢钢珠轴承。瞬时保护和电缆终端放在一个便利的连接盒中，设备安装在标准的1英寸管上。
    05106型号专用于海上和航海使用，-MA风传感器有专门的防水轴承润滑剂，一个密封重型电缆尾取代了标准连接盒。提供单独的电压或电流输出信号调节。
    风传感器有两个输出信号选项。05103V型号提供校准的0-5VDC输出,适用于多种数据记录器.05103L为每个通道提供一个校准的4-20mA电流信号,适用于高噪声区域或长达几千米的电缆。信号调节电子集成到传感器连接盒中。

技术指标

测量范围
	风速	0-100 m/s (224 mph)
	方位	360° mechanical, 355° electrical (5° open)
测量精度
	风速	±0.3 m/s (0.6 mph) or 1% of reading
	风向	±3 degrees
阀值
	螺旋桨	1.0 m/s (2.2 mph) 1.1 m/s (2.4 mph) 05106
	风向标	1.1 m/s (2.4 mph) 05103
动力特性*
	螺旋桨恒定距离	(63% recovery) 2.7 m (8.9 ft)
	风向标延迟距离	(50% recovery) 1.3 m (4.3 ft)
	阻尼比率	0.3
	阻尼自然波长	7.4 m (24.3 ft)
	无阻尼自让波长	7.2 m (23.6 ft)
输出
	风速	交流电磁感应，每转3个脉冲，每分钟1800转，1800 rpm (90 Hz) = 8.8 m/s (19.7 mph)
	方位	模拟直流电压
	电位计	电阻10K Ω, 线性 0.25%
	平均寿命	50,000,000转
电源
	激励电压	15 VDC maximum
尺寸
	高	37 cm (14.6 in)
	长	55 cm (21.7 in)
	螺旋桨	18 cm (7 in) diameter
	安装	34 mm (1.34 in) diameter (standard 1 inch pipe)
重量
	传感器重量	1.0 kg (2.2 lbs)
	运输重量	2.3 kg (5 Ibs)
*Nominal values, determined in accordance with ASTM standard procedures.

电压输出型（0-5 VDC 输出）

	电源	8-24 VDC (5 mA @ 12 VDC)
	工作温度	-50 to 50° C
	输出信号	0-5.00 VDC full scale

电流输出型（4-20 mA 输出）

	电源	8-30 VDC (40 mA max.)
	工作温度	-50 to 50° C
	输出信号	4-20 mA full scale

订购信息

频率输出型		风速和风向传感器
18446		传感器电缆, 5 conductor shielded, 22 AWG

电压输出型		（=05103+F2V103电压信号转换模块）, 0-5 V输出
18446		传感器电缆, 5 conductor shielded, 22 AWG

电流输出型		（=05103+F2L103电流信号转换模块）, 4-20 mA输出
18723		传感器电缆, 2 pair shielded, 22 AWG
06201		风跟踪器，风速和风向显示, 110 V / 60 Hz

型号	详细	传感器缆线
05103	风向标,风速传感器	18446
05103V	风向标,风速传感器,0-5 VDC输出	18446
05103L	风向标,风速传感器,4-20mA输出	18723
05106	风向标,风速传感器-MA（海洋型）	18721
05305	风监测仪–AQ	18446
05305V	风监测仪–AQ电压输出	18446
05305L	风监测仪–AQ4-20 mA 输出	18723
05501LM	风力监测器-IS（本质安全)	18723
05603C	风传感器接口（用于 05106）0-5 VDC	18446
05631C	风线驱动器(用于05106)	18723
05103-45	风监测仪–高山型	18446
06201	风跟踪器–风速/风向显示（110 V / 60 HZ）
06201H	风跟踪器–风速/风向显示（230 V / 50-60 HZ）
06206	风跟踪器（海用）–风速/风向显示（110 V / 60 HZ 适配器）
06206H	风跟踪器（海用）–风速/风向显示（230 V / 50-60 HZ 适配器）
06260	风雨防护罩
06280	架式安装面板（19″支架）
09101	风监测仪–SE	18446
09106	风监测仪–SE-MA（海洋型）	18446
12005	MicroVane & 3-Cup 风速计（带标准横木）带铝制鳍片	18446
12102	3-Cup 风速计	18441
16106A	伸缩安装臂6英尺（1.8米）适用于小型塔，边长至20″
16208A	伸缩安装臂8英尺（2.4米）适用于边长至30″的塔
18112	风向标角度基准台
18212	叶片角度定位塔装置
18301	叶片校准杆
18310	螺旋桨扭矩光盘
18312	杯状四轮扭矩光盘
18331	叶片扭矩计
18802	风速驱动器200至15000 RPM
18811	风速驱动器20至990 RPM
188~~H	230V/50-60 HZ输入电源
18940	便携式三脚架
18943	拉线配件用于三脚架
19120	电涌防护器（6通道）
26800	气象转换显示器（115V，50- 60 HZ）
26880	架式安装面板
27005	UVW风速仪（08274 EPS螺旋桨）	18660
27005T	UVW风速仪（08254 CFT螺旋桨）	18660
27106	螺旋桨风速计（08274 EPS螺旋桨）	18641
27106T	螺旋桨风速计（08274 CFT螺旋桨）	18641
27106D	螺旋桨风速计-光电斩波（08274 EPS螺旋桨）	18723
27106DT	螺旋桨风速计-光电斩波（08254 CFT螺旋桨）	18723
32400	串行接口	18446
32500	电子罗盘/串行接口	18446
41003	多层板辐射屏蔽器15 mm 以下直径传感器的通用连接器
41003P	多层板辐射屏蔽器带自定义传感器连接器， 12.5mm到26mm直径。
41342	温度探头4线RTD输出	18723
41342LC	温度探头℃4-20 mA 输出	18641
41342LF	温度探头℉4-20 mA 输出	18641
41342VC	温度探头℃0-1 VDC 输出	18723
41342VF	温度探头℉0-1 VDC 输出	18723
41382LC2	相对湿度/温度探头℃ 4-20 mA 输出	18723
41382LF2	相对湿度/温度探头℉ 4-20 mA 输出	18723
41382VC	相对湿度/温度探头℃ 0-1 VDC 输出	18446
41382VF	相对湿度/温度探头℉ 0-1 VDC 输出	18446
41390	附加分线盒传感器直径（zui大 10 mm）
43502	通风辐射屏蔽器	18641
43502H	通风辐射屏蔽器230 V / 50-60Hz	18641
46203	温度跟踪器—温度/湿度显示（110 V / 60 HZ）
46203H	温度跟踪器—温度/湿度显示（230 V / 50-60 HZ）
50202	量雨筒0 – 50 mm 18723信号， 18641加热器
52202	翻斗式雨量计（加热型）18641信号， 18641加热器
52203	翻斗式雨量计（不加热型）18641信号
52250	防鸟电线配件
52260	雨量计校准器
61002	有偏移量支架的气压端口
61302L	大气压传感器，4-20mA	18446
61302V	大气压传感器，0-5VDC	18446
61360	防水的外壳(61302L/61302V)
81000	超声波风速计-电压和串行输出	18660
81000V	超声波风速计-电压输入，仅串行输出	18660
85000	超声波风速计-电压和串行输出	18446
85004	超声波风速计-带加热器18646信号， 18641加热器
85052	鸟线组件
85106	超声风速仪-海洋型	18446
86106	超声风速仪-海洋型	18446
缆线号
18721	6芯屏蔽线 22 AWG
18446	5芯屏蔽线 22 AWG
18641	2芯屏蔽线 22 AWG
18723	2 对屏蔽线22 AWG
18660	8芯屏蔽线 22 AWG
