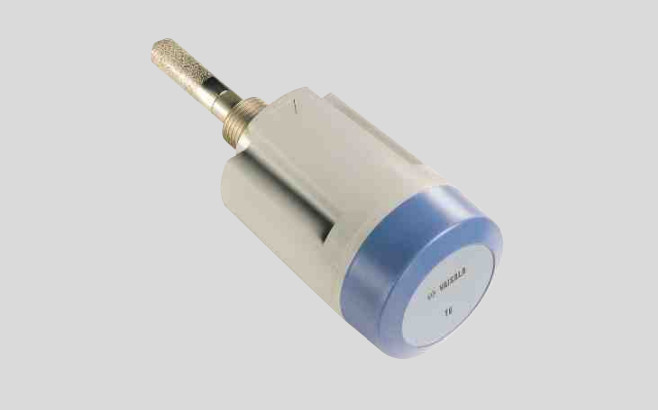

维萨拉DRYCAP®露点变送器DMT242

 DMT242特点

·        在低温露点测量中长期稳定、可靠

·        精确测量可到-60°C

·        抗结露

·      使用方便

芬兰维萨拉公司生产的DMT242露点变送器是工业领域里测量干燥设备中低温露点的理想选择。   具有长期稳定可靠、测量范围宽、响应迅速等特点。
它的露点范围是-60…+60°C，精度±2°C。

 Drycap®传感器性能

以微处理器为基础的DMT242采用了申请专利的聚酯薄膜传感器Drycap®和自动校准软件等先进技术，是干燥环境测量的理想仪表。此外它还防冷凝、抗灰尘颗粒、不受油气和大多数化学气体的影响。由于抗冷凝，DMT242传感器不怕水溅，特别适合经常停车、开车管线中测量低温露点。

在线测量中自动校准软件自动修正测量曲线干端的漂移，通过定期自恢复功能保持湿端的稳定，从而保证测量曲线与理论曲线相拟合。同时保证了DMT242成为一个一流水平的产品，且日常维护量最小。

这种露点仪可以送到维萨拉公司服务部门进行国际标准校验、标定。校准周期视使用情况而定，一般建议两年一次。

小巧智能

DMT242变送器小巧耐用，专门设计适合极端恶劣环境中使用，如防尘、防污、防水等。外壳的防护等级为IP65，且能直接安装在压力为20Bar的系统中。

供电和输出信号线连接到具有IP65防护等级的螺丝接口上，口可在维护时使用。

DMT242技 术 指 标

露 点 温 度

测量范围：DMT242A                      -80…+20°C

DMT242B                     -60…+60°C

(注：当露点小于零度时，变送器输出为霜点)

 露点精度(传感器
Drycap® 180M)         ±2°C (详见精度曲线)

＋20°C时响应时间：－60→－20°C         5s (63%)，45s (90%)

－20→－60°C         10s (63%)，240s (90%)

工 作 环 境

温度                                   0…+60°C

相对湿度                               0…100%RH

压力                                   0…20
bar

测量介质流速                           无限制

输 出

模拟输出                               4…20mA

模拟输出分辨率                         ±0.002mA

典型温度相关性                         0.0008mA/°C

串行输出(用于维护)                     RS232

总 述

传感器                                 Drycap®
180M

工作电压                               17…35VDC，20…28VAC

电流损耗                               最大220mA(24VDC)

模拟输出外接负载                       最大500ΩΩ

电源和信号线                          连线最大直径0.75mm²，

电缆最大直径6.5mm/PG7

维护用RS232电缆                       生产编号DMT242RS

探头材质(接触介质)                     (AISI316L)

传感器保护                             不锈钢烧结过滤器(部件号：HM47280)

机械连接                               G1/2”
ISO 228-1 螺纹，

带粘性密封环(U-seal)

电气部分机壳材质                       塑料(ABS/PC)

防护等级                               IP65
(NEMA4)

储存温度                               －40…+70°C

重量                                           克

尺寸：                                 φ62x101.5mm, φ12x50mm

辐射与防护均通过IEC61326－1标准
