VERY-LS200型便携式流速流量仪
article
气象百科每次请将电池电用完后再充.（本机有过放过充保护）
VERY-LS200型便携式流速流量仪（简称便携式流速仪）是专门为水文站、厂矿、环保监测站、农田排灌、水文地质调查等部门在野外进行明渠流速流量测量而研制的。

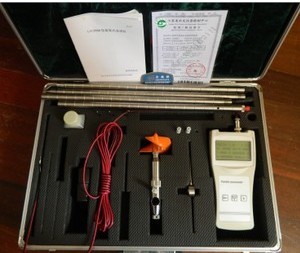

便携式流速仪主要由VERY-LS200型旋桨式流速传感器(或其它型号的旋杯旋桨流速仪)、VERY-LS200型流速测算仪、0.4m×4Ф16测杆组成。全套仪器置于高级铝合金密码箱内。使用时，按图1所示组装成一体，接通信号线，即可进行各明渠中流速的测量，并自动显示流速。 图1. 便携式流速仪安装图
该仪器结构简易、轻巧方便、耗电省、功能齐全、自动化程度高、稳定可靠，符合国家明渠流量测量标准，配置100度高温旋桨，是国内目前新型的便携式流速测量仪器。
一．仪器的技术要求：
KN
测速公式：V ＝ ——————— ＋ C(m/s)(自动计算)
T
仪器编号：¬¬¬¬＿＿＿＿＿、K＿＿＿＿＿、C＿＿＿＿＿＿
测速范围：0.06-5.00 m/s (可到7.00m/s)
测流误差：≤1.5%
显示屏：2×16位液晶显示
测量方式：测杆定位测量（亦可缆绳悬挂定位测量）
温度范围：－20℃- 50℃
电源：DC5V（四节5号镍氢充电电池）,充满后可连续工作40小时以上.
二．测量原理：
本仪器依据明渠测流的流速面积法原理设计，测出流速即可得流量 Q＝V•S（S为断面面积）
1. 流速测定：
测流速时，由水力推动旋桨式转子流速仪旋转，内置信号装置产生转数信号，由下面公式计算流速：
KN
V＝———————— ＋ C（m/s）
T
式中：V：测流时段内平均流速（m/s）
K：桨叶水力螺距
C：流速仪常数
T：测流历时（单位为S）
N：T时段内信号数
本仪器使用时，K 、C均为常数，测流时，只要测出T和N，即可算出流速。
2. 流量的计算：
流量测定根据明渠流量测量的流速面积法，先测出流速再乘以断面面积即得流量。
三．仪器的操作使用：
正常时，插上插头开机，拔出关机，仪器电源即可通电显示上次关机时所选用流速仪参数。参数设置如图所示： 若参数相同，即可进入测流。
图1.测量显示
3.1 参数设置操作：
查看显示屏是否与所用流速仪参数一致，若不一致，按MENU键进入设置1，通过3.2 测量数据
设置参数正确后,同时按‘右移键盘+上移’即可以保存参数并返回测量状态；
进入测量状态，显示如图所示：若是自动测量，仪器在每次测量完后，自动按公式计算出流速值并显示3V=0.000M/S，固定显示3-5秒后自动重复测量，但流速值将保持显示到下一次测量结束。若是手动测量，每次测量完，待读完数后，按一次启停键，即可进行下一次测量。测量时，当第一信号到来，从显示中可见到时间T开始计时，N开始计数，当时间T到达所设置时间后，再收到一个信号时，仪器自动关闭T、N，并自动计算出流速V，待显示延时3-5秒钟后，仪器自动启动下一次测流，重复上述过程，在本次测量中，显示上的V值为上一次的流速值，便于参考和记录。
3.1.1 右移键和上移键修改显示屏。如：C值为0.0150，则先操作右移键，使光标移位到C＝.0100处，按动上移键，每按一次加1，重复按动，直到光标所处位数的数值与要求值一致，即为C＝0.0150即可。
修改K值、测量时间T的方法同上，先按右移键移位，然后按上移键加数，直到正确为止。按错后可重复上述操作。
显示屏中，自动为“0”符号表示自动测量，设置为“0”为自动测量，若需手动测量，应将该符号置为“1”。
显示屏中，延时3秒，表示设置完进入测量界面，3秒钟后，才开始处理自动测量。若是自动测量，仪器自动重复测次（间隔时间为延时时间）。若是手动测量，当需要测量时按启停键进行测量与停止，待读完数后，按一次启停键，即可进行下一次测量。
断面面积输出：单位为平方米 设置后可以得出截面积的流量，公式Q＝V•S（S为断面面
3.1.3版本号通讯显示
通讯方式
（默认无通讯）
3.2 测量数据
设置参数正确后,同时按‘右移键盘+上移’即可以保存参数并返回测量状态；
进入测量状态，显示如图所示：若是自动测量，仪器在每次测量完后，自动按公式计算出流速值并显示3V=0.000M/S，固定显示3-5秒后自动重复测量，但流速值将保持显示到下一次测量结束。若是手动测量，每次测量完，待读完数后，按一次启停键，即可进行下一次测量。测量时，当第一信号到来，从显示中可见到时间T开始计时，N开始计数，当时间T到达所设置时间后，再收到一个信号时，仪器自动关闭T、N，并自动计算出流速V，待显示延时3-5秒钟后，仪器自动启动下一次测流，重复上述过程，在本次测量中，显示上的V值为上一次的流速值，便于参考和记录。
3．4关机操作：
每次使用完仪器，只要拨下插头，仪器即可自动关机，并保存关机前所选定流速仪型号和参数，在下一次使用时，只需插上插头，接好流速仪，按一次换屏键即可进行测流工作。
四.计算机联机运行(定货无要求时无此功能)
首先用专用通讯电缆连接测算仪与计算机的通讯口，打开计算机进入WINDOWS平台中－程序－附件－通讯－超级终端，设置波特率为2400，通讯位为8位，停止位1位，奇偶校验为无，流控制为软件方式，选择正确的通讯口，接通测算仪的信号电源线，启动测流。待每次测流历时结束后，测算仪自动送出一组数据到计算机屏幕显示。
K=7800 C=0.050 T=0106.5 N=0015 V=0.160
K=7800 C=0.050 T=0108.4 N=0016 V=0.165
五．仪器的维护：
测算仪的维护，短期不用时，必须拨掉插头（断开电源）保存。长期不用时，三个月须充电一次。
每次使用后，用清水冲洗流速仪、测杆，并用毛巾擦干，存放。
流速仪的保养、拆洗见流速仪说明书。
六．仪器的全套设备：
VERY-LS200速测算仪 一个
16测杆(4-400) 一付
VERY-LS200仪旋桨 一架
信号联线 一付
*通讯电缆（选配） 一付
*尾翼（选配） 一只
充电器 一只
