Gill 系列三维超声风速仪

产品简介

Gill 系列三维超声风速仪

产品型号：Gill

更新时间：2024-06-17

厂家品牌：GILL

访问量：

产品咨询 18966887800 13038549060 13032903658

产品分类

tel-phone

18966887800 13038549060 13032903658

article

气象百科

产品简介

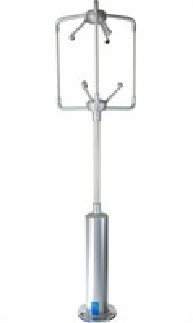

Gill 系列三维超声风速仪(图1)        英国Gill公司生产超声气流测量系统已有二十多年时间，产品广泛应用于超声风速风向系统。强健、稳固的结构使得这些产品几乎无需日常维护，因此适用于各种环境。

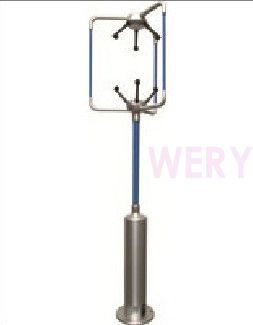

       WindMaster（Pro）是Gill 公司生产的一款进行湍流、能量平衡、梯度通量研究所必不可少的高性能三维超声风速仪，目前已被广泛应用于专业气象观测系统、道路气象站、建筑安全吹风试验、风力发电研究、海洋风力研究、通量系统等众多领域。
       WindMaster是该系列产品的基本型号，而WindMaster Pro具有更加出众的设计性能，能够在更大的测量范围内为用户提供更加精准的测量数据。

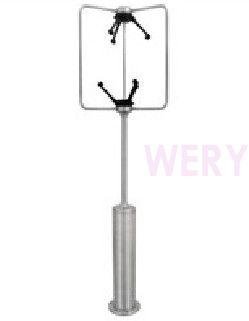

       R3-50是Gill公司运用业界领先的技术水平和多年的从业经验所研发的高性能、高可靠性、低成本的三维超声风速仪，能够在复杂、恶劣的气象条件下正常工作。

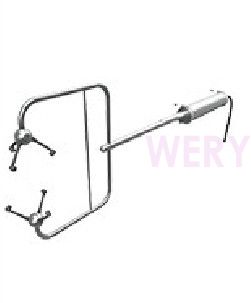

WindMaster HS三维超声风速仪的设计，满足了需要准确三维风速、风向以及超声温度测量数据的科研要求。采用了先进的超声测量技术和独特的横置测量头设计，该设计使得超声风速仪在大迎角情况下进行测量时，能够尽可能减少仪器物理结构对气流的干扰。
Gill超声风速仪独特的设计在最大程度上减少了对气流的干扰，降低了传感器的阴影效应。每一台超声风速仪出厂前均进行风洞测试校准以获得优异性能。

技术参数

型号		WindMaster	WindMaster Pro	R3-50	WindMaster HS
外观
风速	范围	0-45 m/s	0-65 m/s	0-45 m/s	0 - 45 m/s
	精度*	<1.5% rms="" @=""> <1.0% rms="" @="">	<1.5% rms="" @=""> <1.0% rms="" @="">	<1.0%>	<1.5% rms="" @12=""> <1% rms="" @12="" m/s="">
	分辨率	0.01 m/s	0.01 m/s	0.01 m/s	0.01 m/s 或 0.001 m/s
风向	范围	0-359°	0-359°	0-359°	0 - 359.9°
	精度	2º @ 12m/s 0.5º @ 12m/s（定制）	2º @ 12m/s 0.5º @ 12m/s（定制）	<±1.0º>	2° @12 m/s 0.5° @12 m/s (定制)
	分辨率	0.1º	0.1º	1º	0.1°
超声温度	范围	-40ºC~ +70ºC	-40ºC~ +70ºC	——	-40°C~ +70°C
超声温度	分辨率	0.01 ºC	0.01 ºC	——	0.01°C
声速	范围	300 - 370m/s	300 - 370m/s	300 - 370m/s	300-370 m/s
	精度	< ±0.5%="" @="">	< ±0.5%="" @="">	< ±0.5%="" @="">	< ±0.5%="" @="">
	分辨率	0.01 m/s	0.01 m/s	0.01 m/s	0.01 m/s
测量	内部采样频率	20Hz (32Hz可选)	32Hz	——	20Hz / 32 Hz 或用户自定义
	输出频率	1, 2, 4, 8, 10, 16, 20 Hz (32Hz可选)	1, 2, 4, 8, 10, 16, 20, 32Hz	50Hz	1, 2, 4, 5, 8, 10, 16, 20 & 32 Hz
	测量单位	m/s, mph, kph, knots, ft/min	m/s, mph, kph, knots, ft/min	——	m/s, mph, kph, knots, ft/min
	输出格式	UVW, Polar, NMEA	UVW, Polar, NMEA	UVW, Speed of Sound	UVW, Polar
	平均	0-3600 s方便设置	0-3600 s方便设置	——	0 - 3600 s
数字输出	通讯	RS232, 422, 485	RS232, 422, 485	RS422 全双工，8个数据位，1个停止位，无极性	RS232, 422, 485* * 2线点对点
	波特率	2400 - 115200	2400 - 115200	2400 - 115200	2400 - 57600
	格式	ASCII	ASCII	——	ASCII或二进制
模拟输出		可选，4通道	可选，4通道	需要PCIA 单元，7通道（U，V，W，SOS，PRT，外加两个模拟输入）	可选，4通道
模拟输出	输出	0-20mA, 4-20mA, 0-5V, ±2.5V, ±5V	0-20mA, 4-20mA, 0-5V, ±2.5V, ±5V	±2.5V	0-20mA, 4-20mA, 0-5 V, ±2.5 V, ±5 V
模拟分辨率		12bit或14bit	14bit	14bit	14bit
模拟输入		可选，最高4个单端或2个差分输入	可选，最高4个单端或2个差分输入，加PRT 100 输入	需要SIU，6对差分输入	最高4个单端或2个差分输入
模拟输入	输入	±5V	±5V	±5V	±5 V
模拟分辨率		12bit或14bit	14bit	14bit	14 bit
电源	超声风速仪	9-30V DC (25mA @ 12V DC)	9-30V DC (30mA @ 12V DC)	9-30V DC (<150ma @="" 24v="" dc="" or="" 300ma="" @="" 12v="">	9-30 VDC (55mA @12 VDC)
PRT输入		N/A	可选	可选（通过SIU）
机械参数	尺寸	750mm × 240mm	750mm ×240mm	750mm × 240mm	956mm×347mm×120mm
机械参数	重量	1.0 kg	1.7 kg	1.0 kg	2.96 kg
工作环境	防护级别	IP65	IP65	IP65	IP65
	工作温度	-40ºC~ +70ºC	-40ºC~ +70ºC	-40ºC~ +60ºC	-40°C ~ +70°C
	湿度	<5%~ 100%="">	<5%~ 100%="">	——	< 5%="" ~="" 100%="">
	降水强度	300mm/hr	300mm/hr	300mm/hr	300mm/hr
材质		铝和碳纤维	不锈钢	铝和碳纤维	不锈钢
校准		普通校准/定制	普通校准/定制	定制	定制
分线箱		——	——	——	可选
