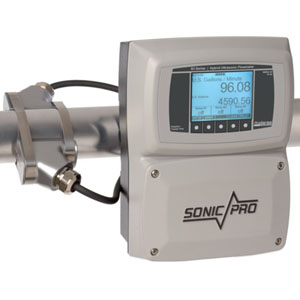

productFM500 超声波流量计(FM500 ULTRASONIC FLOW METERS)
article
气象百科FM500 超声波流量计
产品简介:
FM500超声波流量计提供精确的无障碍流速测量,适用于广范围的满管流速测量,包括:饮用水、原废水、排放水、井水、泥浆等几乎所有声音可传导的液体。利用最新的超声波技术,是一款精确、易用的混合式流量计,可选多普勒法或传播时间法工作模式。它具有快速简单的钳式安装换能器、出厂预置和用户可编程的菜单操作界面,可以立即投入现场使用。使用定制的算法和DSP技术,确保高精度流量测量,专利AGC算法不需要人工增益调整。
主要特点
技术参数
基本参数 | |
测量原理 | 超声波多普勒法或传播时间法 |
流体条件 | 满管,在规定的最小和最大流速范围内 |
流体类型 | 几乎所有具声学传导性的液体 |
传输时间模式 | 0-1%(0-10,000ppm)颗粒 |
多普勒模式 | 0.02-15%(200-150,000ppm)100微米的颗粒 |
公称管道尺寸 | 20-315mm |
管道材料 | 大多数金属和塑料管道 |
管道衬里材料 | 大多数塑料衬里 |
液体流速范围 | 0-9m/s |
精度 | ±1% |
电子与界面 | |
电源 | 90-264VAC,50/60Hz或15-30VDC,最大40W |
显示屏 | 分辨率:320×240,背光LCD,防UV |
流速/总量显示 | 最大10位数+(10的+32次方),可选小数点位置 |
显示语言 | 英语,西班牙语,法语或德语 |
键盘 | 5键触觉开关 |
安全性 | 管理密码和专用配置密码 |
流速/流量单位 | 可单独配置流速和流量显示单位:美制加仑,盎司,桶(美制液体),桶(美制油),立方英尺,升,立方米,或用户定义的定制单位 |
显示时间单位 | 秒,分,小时,天(流速和总流量的单位是独立的) |
显示输出 | 更新时间:可选0.25,0.50,1.0(默认值),2.5,5.0秒 流速平均时间:可选0.50,1.0,2.5,5.0(默认值),10.0秒 |
信号输出 | 模拟信号:隔离4-20mA输出,可配置,可逆 脉冲信号:0-1000Hz脉冲输出,可配置,可逆 |
控制/报警输出 | 3个可独立配置,10安培,Form C、NO/NC(常开/常闭)继电器输出 |
数据记录 | 流速、流量:带日期/时间,FAT32文件格式,可导入Excel文件 设置:时间间隔触发(1-999,999s),流速和/或流量设定点触发 存储:32MB SD卡,超过30,000组数据 |
电脑连接 | RS-232,RS-485,USB,以太网(包括通信软件) |
外壳 | NEMA 4X(IP66),粉末涂层的铝、不锈钢硬件 |
尺寸 | 279×218×127mm(长×宽×厚) |
重量 | 3.1kg |
安装 | 墙壁,管道(垂直或水平)或面板部件 |
面板窗口 | 270×206mm(H×W) |
面板深度 | 背部:71mm,前部:55mm |
操作温度 | -10~+60℃ |
保存温度 | -40~+70℃ |
外壳 | NEMA 4X(IP66),粉末涂层的铝、不锈钢硬件 |
电缆 | 屏蔽同轴RG/U 59,PVC护套,符合RoHS,标配长度:3m |
可选电缆长度 | 7m,15m,30m |
公称管道尺寸 | A系列换能器:20-63mm B系列换能器:63-300mm |
管道表面温度 | -10~+100℃ |
标准配置
型号 | 配置 |
FM500 | 超声波流量计,含数据记录器,3米电缆,使用手册 |
选购附件
附件 | 输出继电器,加长电缆 |
