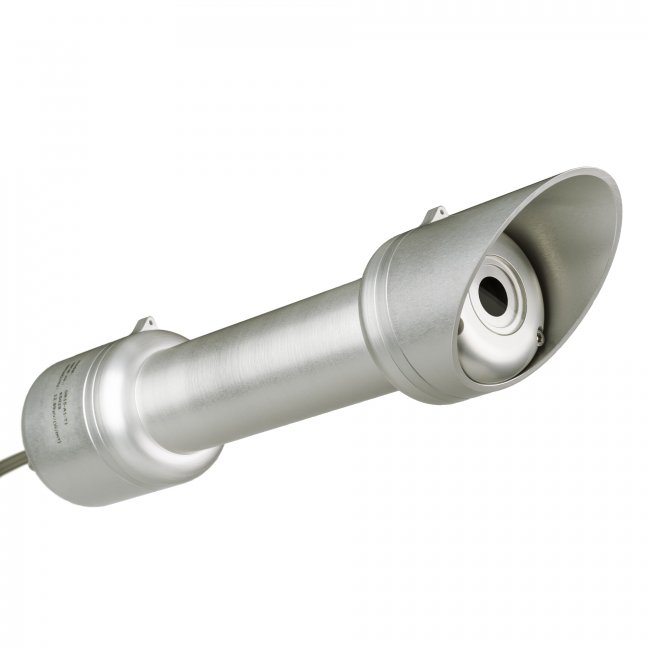

Hukseflux DR20直接辐射表
article
气象百科DR20是高精度直接（正入射）太阳辐射传感器，或称为直接辐射表。Hukseflux DR20是 ISO 9060 A 类（旧 ISO 分类“ 一级” ）仪器。它是旧款 DR01、DR02 和 DR03的替代产品。它具有比 DR15 更好的温度响应，提供了较好的精度和数据可靠性，还具有低偏移量的窗口加热功能。在相同的加热功率下，加热提高了 4 倍，偏移降低了 4 倍！
DR20应用于5°全视场角平面接收的太阳辐射的高精度测量。这个单位是W/m2表示的量称为直接太阳辐射或 DNI（直接法向辐照度）。需要使用两轴太阳跟踪仪使辐射表指向太阳。
其他可选型号：
• DR15：ISO 9060 B类规范，经济实用款。
• DR30：高精度，ISO一级规范，具有加热器和倾斜传感器
加热功能以实现高数据可靠性
通过加热前窗可实现高数据可靠性。这可以非常低的功耗抑制结露和结霜：DR20只需1W即可使其窗户保持无结露和结霜。
测试证书
根据ISO 9060对A类分类的要求，每个 DR20 都提供了单个仪器的测试结果：
• 灵敏度
• 响应时间
• 温度响应
DR20应用
直接辐射表用于安装在太阳追踪仪上进行操作。DR20-A1可以直接连接到常用的数据采集系统。 它们提供毫伏范围内的模拟输出。
应用领域：
• 太阳能调查
• 太阳能资源评估
• 气象网络
• 结露和结霜的场地
DR20设计
直接辐射表具有精密研磨和抛光的石英窗口、紧凑尺寸的准直管和带有黑色涂层表面的热电堆传感器。
| 测量参数 | 直接太阳辐射 |
| ISO分类 | 光谱平坦直接辐射表 DR20: A类 |
| 校准不确定性 | < 1.2 % (k = 2) |
| 加热器 | 包括 |
| 加热功率 | 1 W @ 12 VDC |
| 响应时间 (95 %) | 4 秒 |
| 全视场角 | 5 ° |
| 坡度角 | 1 ° |
| 零偏移 | < ± 1 W/m2 |
| 校准可追溯 | WRR |
| 模拟输出 | 毫伏 |
| 测量范围 | 0- 4000 W/m2 |
| 光谱范围 | 200 - 4000 nm |
| 额定工作温度 | -40- 80 ℃ |
| 温度响应 | < ± 0.5 % (-10- 40 °C)；在数据处理中进行修正：< ± 0.4 % (-30- 50 °C) |
| 校准证书 | 包含 |
| 单机温度响应测试 | 包含报告 |
| 线缆长度 | 5 m |
