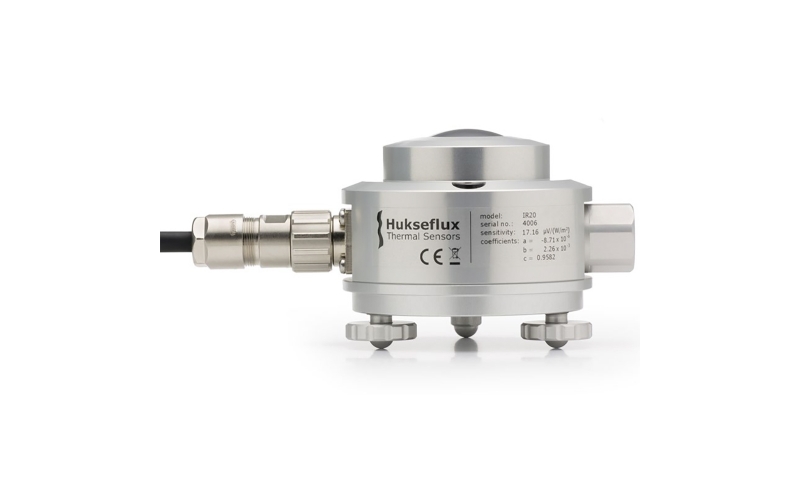

Hukseflux IR20WS长波辐射表

产品简介

产品型号：Hukseflux IR20WS

更新时间：2024-06-21

厂家品牌：Hukseflux

访问量：

产品咨询 18966887800 13038549060 13032903658

产品分类

tel-phone

18966887800 13038549060 13032903658

article

气象百科

产品简介

IR20是一款研究级长波辐射表，适用于气象应用中的高精度长波辐照度测量。得益于Hukseflux的技术创新，IR20的价格水平明显低于同性能水平的竞争产品。IR20可以在白天和晚上进行测量。在没有太阳辐射的情况下，IR20WS型号由于其更宽的光谱范围而提供了更好的精度。

IR20具有180°的视场角，可以测量平面接收的长波或远红外辐射，以 W/m² 为单位。在气象学术语中，长波辐射表用于测量“上下长波辐照度”（WMO 定义）。长波辐射是太阳不发射的辐射部分。长波辐射的光谱范围没有标准化。常用的切入点在4- 5 x 10^-6 m 的范围内。IR20圆顶上有一个遮光滤光片，长度为4.5 x 10^-6 m，使其非常适合白天和黑夜测量。

IR20WS具有更宽的光谱范围，截止波长为1.0 x 10-6 m。它可以在没有太阳辐射的夜间提供卓越的精度。

IR20 & IR20WS 设计和好处

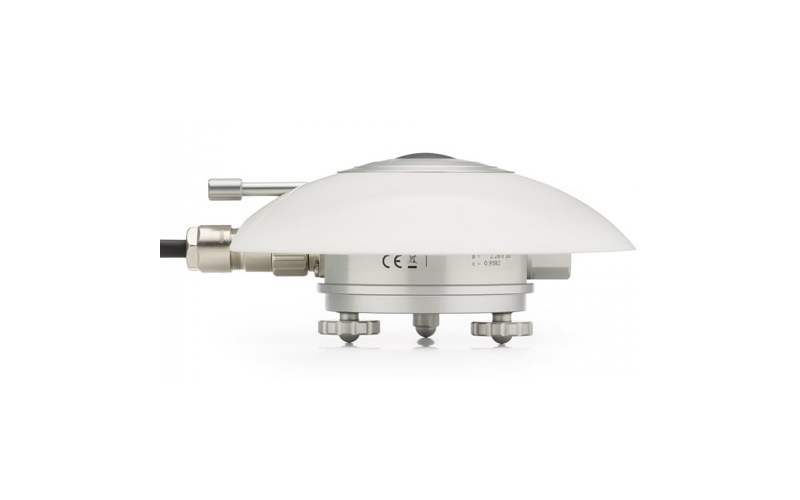

Hukseflux IR20WS长波辐射表(图1) • 由于 Hukseflux的技术创新成果使具有这种性能水平的高温计可实现突破性定价。
• 通过比测量仪的温度补偿要精确得多，尤其是在非常低和很高的温度下。每个高温计都加上温度系数，可以输入方程式。
• 高灵敏度。使用足够的输入信号，典型的数据记录器将不再显着着增加测量的不确定性。
• 传感器的热阻低。竞争性设计需要对热度计主体和传感器表面之间的温差进行重大校正。对于IR20，则不需要。
• 快速的响应时间（3 s）。响应时间短，对于在飞机和浮标等移动平台上进行测量是有好处的。
• 板载加热器。加热可防止水在测高仪顶部上凝结，这在发生时会导致很大的测量误差。
• 仪器的终点波长（5％）和两个50％的透射点显示在各个传感器的产品证书上。

可选项：

• 更长的线缆, 5米的倍数
• blackbody校准 (ITS-90)

应用领域：
• 一般气象观测
• 气候网络
• 极端气候（极地/热带）
• 移动平台（飞行器、浮标）
• 不确定性评估（IR20 + IR20WS）
• 校准参考 (IR20WS)

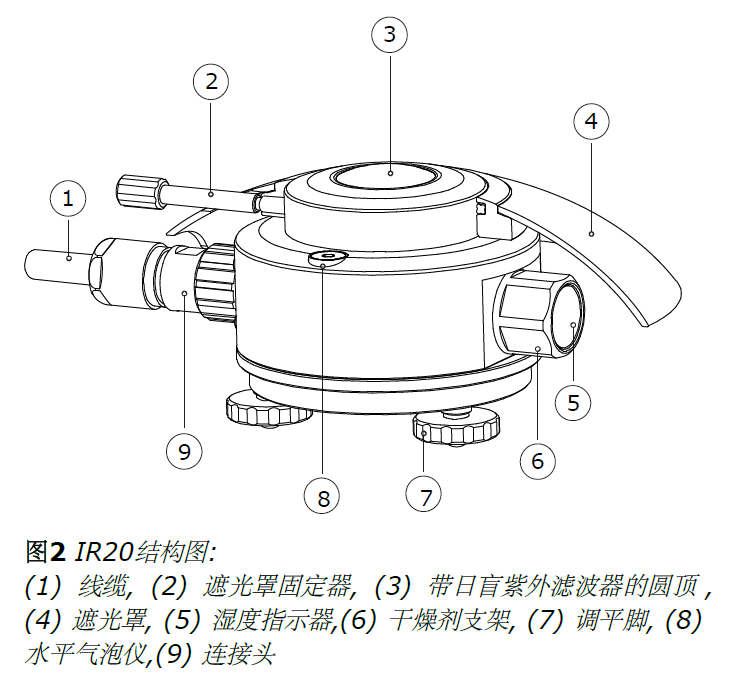

IR20结构：

Hukseflux IR20WS长波辐射表(图2)

测量参数	长波辐射
可选参数	天空温度、表面温度
光谱范围	1.0- 50 x 10^-6 m
IR20WS使用限制	仅在没有太阳辐射的情况下
视场角	180°
响应时间	3秒
灵敏度	17 x 10^-6 V/(W/m²)
工作温度	-40- 80 ℃
温度依赖性	< ± 0.4 % (-30- 50 °C)
校准可追溯	WISG
可选可追溯	blackbody (ITS-90)
温度传感器	10 kΩ 热敏电阻
加热器功率	1.5 W @ 12 VDC
标准线缆长度	5 m
重量	0.5 Kg（传感器）；1.0 Kg（包含5米线缆）
防护等级	IP67
