Hukseflux SR30-M2-D1总辐射表
article
气象百科太阳辐射监测的新水平！ 全数字带加热 SR30-M2-D1 可提供较好的精度和数据可靠性，使用循环通风和加热 (RVHTM) 技术，SR30 优于配备传统通风系统的总辐射表。SR30是用于光伏系统性能监测和气象网络的理想选择。它从180°的视场角测量平面接收到的太阳辐射，以 W/m2 为单位。SR30是 ISO 9060 谱平坦A类（以前“二级标准”）太阳总辐射表。它用于需要较高测量精度的地方。 SR30-M2-D1 是其前身 SR30-D1 的改进型的总辐射表。
新的 ISO 9060:2018 版本定义了总辐射表 A、B 和 C 类标准。该标准还增加了一个新的子类，称为“光谱平坦”。绝大多数用户需要使用光谱平坦子类的仪器；只有光谱平坦的仪器才能以高精度测量，当云遮住太阳时，或者当辐照度包括反射辐射时也是如此。例如，当您在部分或完全多云的天空下测量全球水平辐射 (GHI) 时，当您测量阵列平面 (POA)、反照率或净辐射时，就会出现这些情况。普通仪器，只有 A、B 或 C 级，光谱不平坦，只能在晴朗的晴空下准确测量。
加热功能以实现高数据可靠性, 具有RVHTM技术
通过使用内外圆顶之间的通风加热外圆顶，可以实现高数据可靠性。该空间与仪器本体形成闭合回路；通风空气不与周围空气接触。RVHTM - 再循环通风和加热技术，由 Hukseflux开发，可抑制露水和霜冻沉积，不像传统通风系统维护麻烦且占地面积大，而且通风效果更好。
• 低功耗：SR30-M2-D1 功耗不到 3 W，而传统通风系统需要 10 W
• 低维护：SR30-M2-D1 不需要清洗过滤器
RVHTM使用SR30的内置加热器和通风机。SR30总辐射表的圆顶通过对内圆顶和外圆顶之间的区域进行通风加热。RVHTM比传统通风系统更有效，传统通风系统中的大部分热量都被通风空气带走。在低于3W的情况下，再循环通风在抑制露水和霜冻沉积方面与传统通风在 10 W 时一样有效。RVHTM技术使圆顶和传感器保持完美的热平衡，这也导致零偏移的减少。
包括倾斜角度测量
SR30 包括一个倾斜传感器。这对于远程检查仪器状况或使用太阳追踪仪监控光伏系统非常实用。传感器测量精度高，误差在 1℃以内，并在 -30- 50 ℃之间进行测试和温度补偿。
符合IEC 61724-1:2017，A类和B类
只有SR30提供两者要求，无需额外的配件。大多数竞争总辐射表甚至不符合需要加热的B类要求。
对环境造成的影响
我们通过与接近的竞争对手进行比较，分析了SR30的环境影响；外部通风总辐射表，例如 SR20 + VU01。 SR30的影响显着降低，原因是：
• 使用过程中的低功耗
• 较低的运输量
低拥有成本
SR30-M2-D1是一款经济实惠的光谱平坦A类仪器，旨在降低拥有成本，这主要取决于安装、现场检查、维修和校准的成本：
• 对基础设施的要求低：SR30 的 RVHTM需要不到 3 W的功率，而传统通风系统则需要10W
• 通过远程诊断减少不必要的现场检查
• 专为高效服务而设计，简单的本地诊断。
• 由高效的校准和维护机构提供支持。Hukseflux在全球主要经济体提供本地支持：美国、欧盟、中国、印度、日本和巴西。 建议每 2 年重新校准一次，这是业内的普遍做法。
远程传感器诊断
除了太阳辐射，SR30还输出传感器诊断信息，包括：
• 倾斜角度
• 内部通风机转速(RPM)
• 内部湿度
• 加热器电流
远程诊断允许实时状态监控，减少（非）计划现场检查的需要。
测试证书
根据 ISO 9060对A类分类的要求，每个 SR30 都提供测试报告：
• 灵敏度
• 定向响应
• 温度响应
• 倾斜角测量
散射辐射测量
凭借其出色的零偏移和光谱平坦规格，SR30 也是高精度散射辐射测量的理想仪器。
低功耗模式
加热器和通风装置可以远程打开和关闭；通过关闭内部通风装置和加热器，可以在小于0.1W功耗下运行。虽然零偏移量随后会略有增加，但整体性能仍将符合A类标准。
应用领域

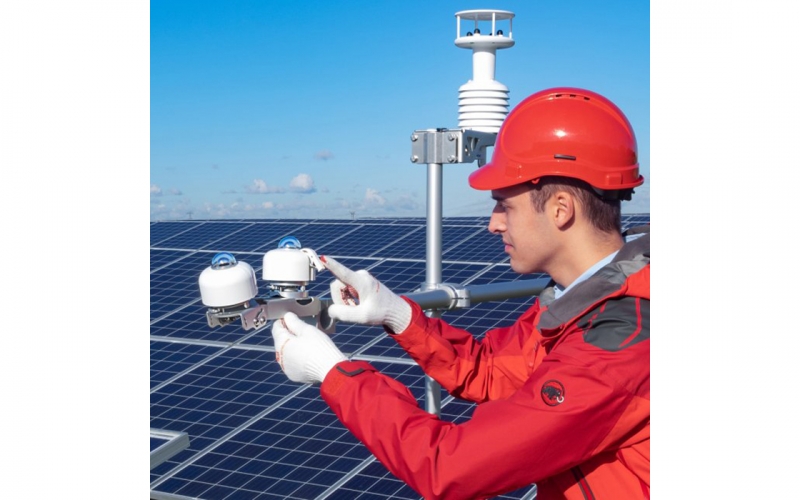

• 光伏系统性能监测
• 科学气象观测
SR30设计
SR30总辐射表采用先进的热电堆传感器，黑色涂层表面、两个圆顶和阳极氧化铝主体。它通过Modbus RTU 通过 2 线RS-485进行数字输出。辐射表圆顶通过使用 RVHTM（循环通风和加热）技术对内圆顶和外圆顶之间的区域进行通风来加热。
| 测量参数 | 半球太阳辐射 |
| ISO分类 | ISO 9060:2018：光谱平坦的A类总辐射表 |
| WMO 性能等级 IEC 61724-1合规性： | WMO 性能等级 IEC 61724-1合规性： |
| 校准不确定性 | < 1.2 % (k = 2) |
| 测量参数 | 传感器倾斜角度 |
| 倾斜测量不确定度 | ± 1° (0- 90°倾斜角，-30- 50℃) |
| 加热器 | 包括 |
| 通风装置 | 包括 |
| 采用技术 | 再循环通风和加热(RVHTM) |
| 响应时间 (95 %) | 4 秒 |
| 标准操作模式 | 加热和通风 |
| 电源消耗 | ＜3W @ 12 VDC |
| 零偏移 | < 2 W/m2 |
| 校准可追溯 | WRR |
| 测量范围 | -400- 4000 W/m2 |
| 光谱范围 | 285 - 3000 nm |
| 工作温度 | -40- 80 ℃ |
| 温度响应 | < ± 0.4 % (-30- 50 °C) |
| 温度响应测试报告 | 包含 |
| 方向响应测深报告 | 包含 |
| 倾斜传感器测深报告 | 包含 |
| 工作电压 | 8- 30VDC |
| 线缆长度 | 5 m |
| 数字输出 | 太阳总辐射 单位 W/m2 仪器温度 单位 ℃ 倾斜角度 单位 ° 内部湿度 单位 % |
| 通讯协议 | Modbus/2线RS-485 |
| 传输模式 | RTU |

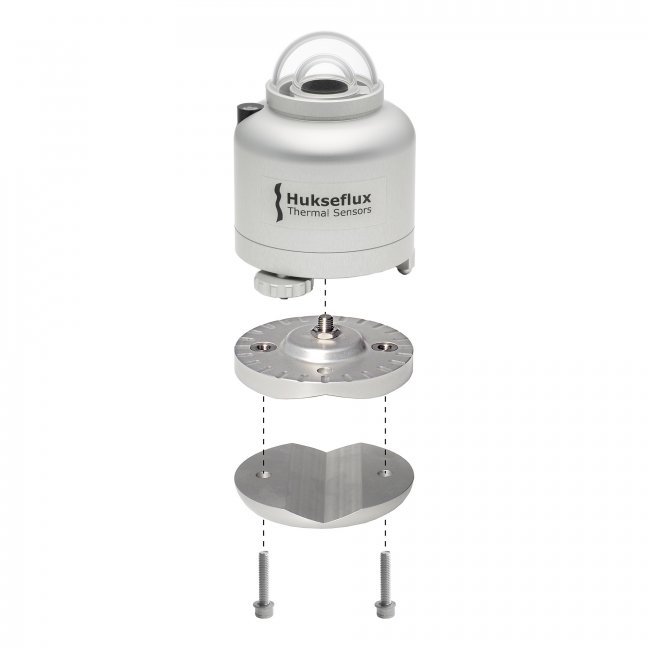

| 可选项 | 弹簧加载调平：一个实用的安装架，便于在平面上进行安装、调平和仪器更换 带有一组螺栓的管安装调平支架 更长的线缆：10米和20米 校准证书，包括客户的姓名和联系信息 |
