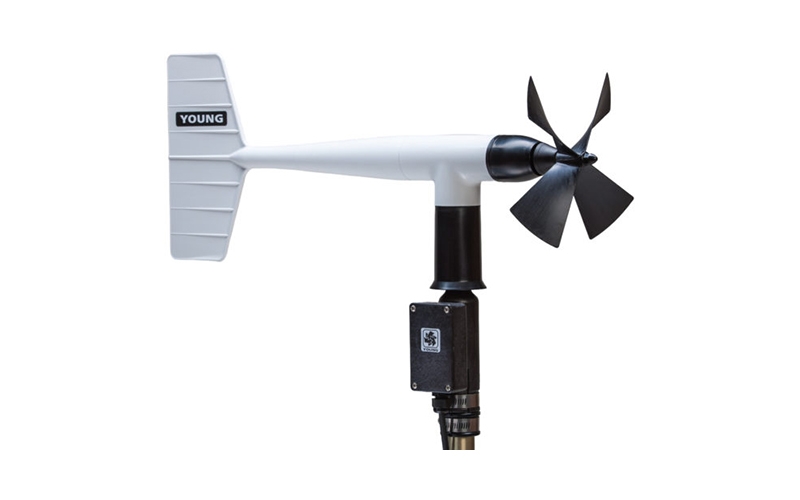

Young 05305高精度风速仪
article
气象百科05305风速仪是一款专为空气质量应用而设计的高分辨率风传感器。它具有简单、耐腐蚀、低启动风速、响应迅速和出色准确度。
05305符合以下监管机构的要求：
• 美国环境保护署 – 防止严重恶化的环境监测指南 (PSD)。
• 美国核监管机构 – NRC 监管指南 1.23 支持核电厂的气象计划。
• 美国核学会 – 确定发电厂气象信息的标准。
风速传感器由轻质碳纤维热塑性塑料 (CFT) 螺旋桨感应。螺旋桨旋转产生频率与风速成正比的交流正弦波电压信号。不使用滑环和刷子。
风向传感器是一种轻型风向标，其性能特点可确保在波动的风条件下具有出色的准确度。叶片位置由精密电位计感应。输出信号是与叶片角度成正比的直流电压。
仪器主体是抗紫外线塑料，带有不锈钢和阳极氧化铝配件。精密级不锈钢滚珠轴承贯穿始终。瞬态保护和电缆终端位于方便的接线盒中。仪器可以安装在标准 1 英寸立管上。
05105还可以提供两个额外的输出信号选项。05305V提供校准电压输出，方便与许多数据记录器连接使用。05305L为每个通道提供校准的4-20mA电流信号，适用于高噪声区域或长电缆（长达数公里）连接。信号处理电子设备集成在传感器接线盒中。
可选型号：
• 05305 电磁脉冲输出
• 05305V 0- 5VDC电压输出
• 05305L 4- 20mA电流输出
| 范围 | |
| 风速 | 0-50m/s |
| 风向 | 360° 机械, 355° 电子 (5° open) |
| 精度 | |
| 风速 | ±0.2m/s 或读数的1% |
| 风向 | ±3° |
| 启动风速 | |
| 螺旋桨 | 0.4m/s |
| 尾翼 | 0.5m/s |
| 动态响应 | |
| 螺旋桨距离常数 | 2.1m |
| 尾翼滞后距离 | 1.2m |
| 衰减率 | 0.45 |
| 阻尼自然波长 | 4.9m |
| 无阻尼自然波长 | 4.4m |
| 信号输出 | |
| 风速 | 磁感应AC电压，每转3个脉冲 。1800rpm (90Hz) = 9.2m/s (20.6mph) |
| 风向 | 模拟DC电压，来自导电塑料电位器 – 10KΩ电阻, 线性0.25%, 旋转次数达5千万 |
| 电源需求 | |
| 励磁电压 | 15VDC 最大 |
| 尺寸 | |
| 高 | 38cm |
| 长 | 65cm |
| 螺旋桨 | 直径20cm |
| 安装 | 直径34mm管(标准1寸管) |
| 重量 | |
| 传感器重量 | 0.7kg |
| 运输重量 | 2.3kg |
| 型号05305V（0- 5VDC输出） | |
| 电源需求 | 8- 24VDC (5mA @ 12VDC) |
| 工作温度 | -50- +50℃ |
| 输出信号 | 风速：0- 2.50VDC（0- 50m/s） |
| 型号05103L（4- 20mA输出） | |
| 电源需求 | 8- 30VDC (40mA 最大) |
| 工作温度 | -50- +50℃ |
| 输出信号 | 4- 20mA全量程 |
